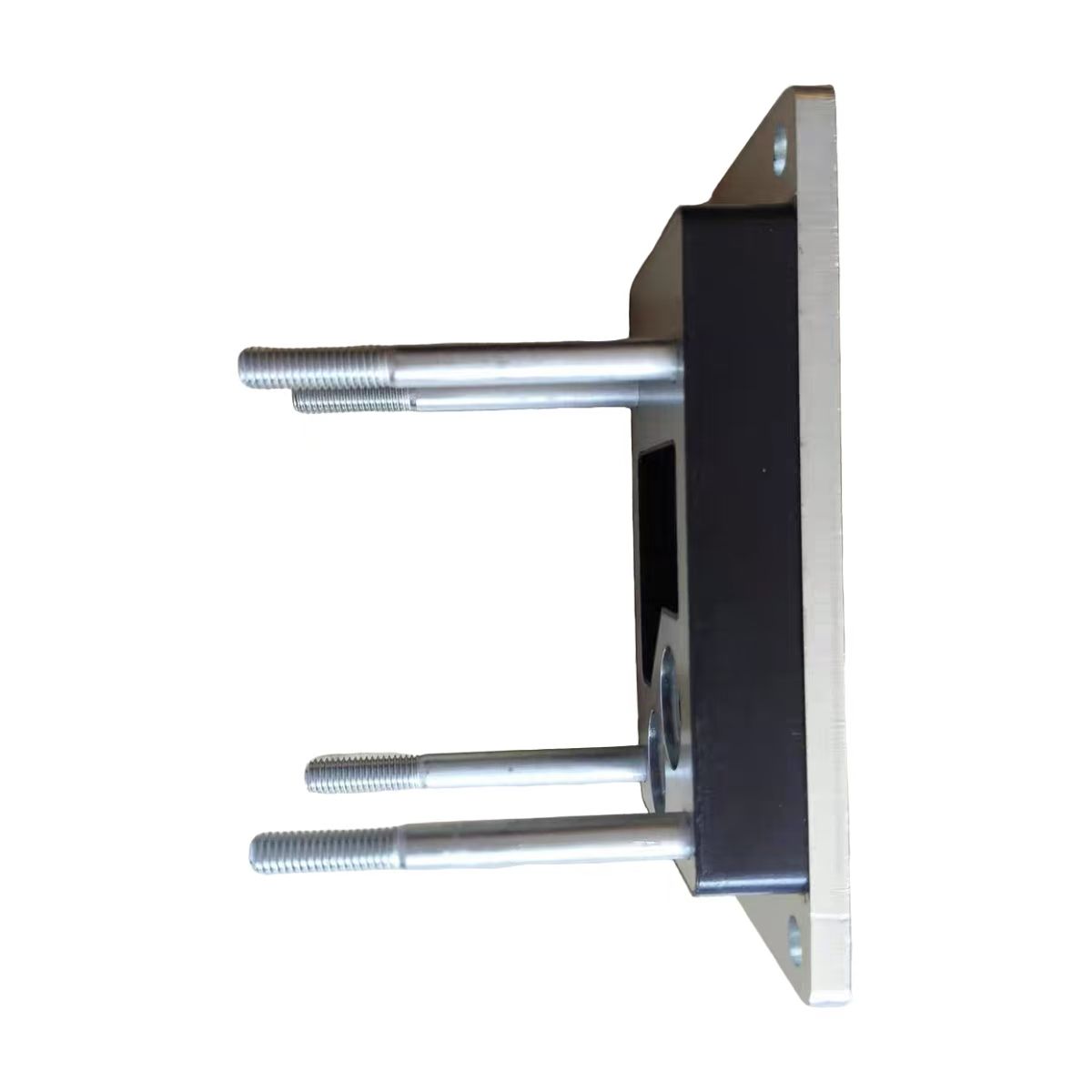

Placa de amortiguación de retardador hidráulico FAST para camión Shacman

A placa de amortiguamento do retardador hidráulico FAST para o camión Shacman é un compoñente de montaxe e protección subministrado por Skyond, fabricado nas nosas instalacións en China. Esta placa de amortiguamento está deseñada para a válvula de control proporcional pneumática dos sistemas de retardadores hidráulicos FAST, que se atopa habitualmente nos camións pesados ​​Shacman, incluíndo as series X5000, X6000 e M3000S, así como outras marcas equipadas con retardadores FAST como Sinotruk HOWO, Yutong e Yaxing. A placa de amortiguamento do retardador monta directamente no conxunto do corpo da válvula de control, asegurando a válvula proporcional que regula a presión do aire que entra no cárter de aceite do retardador. Este control de presión determina o fluxo de aceite á cámara de traballo, que á súa vez rexe o par de freado. Unha placa de amortiguamento desgastada ou ausente permite que unha vibración excesiva chegue á válvula de precisión, o que provoca unha freada errática, un enganche atrasado ou un fallo completo da válvula. Substitúeo pola placa de amortiguamento do retardador restablece o funcionamento estable da válvula e unha forza hidráulica consistente para unha desaceleración máis segura do vehículo.

Vantaxes do produto

Asegura a válvula proporcional contra as vibracións.

A placa de amortiguación do retardador hidráulico FAST para o camión Shacman mantén a válvula proporcional electromagnética firmemente ao corpo da válvula retardadora. Isto evita o movemento da válvula ou a distorsión do sinal causada pola vibración da estrada e o rebote do vehículo, garantindo que o retardador responda de forma consistente ás ordes do condutor.

Amplía a vida útil dos compoñentes.

Ao absorber a enerxía de choque e vibración antes de que chegue á válvula proporcional, a placa de amortiguamento reduce o desgaste dos compoñentes internos da válvula, como o carrete, os resortes e os solenoides. Isto tradúcese en intervalos de servizo máis longos e menos substitucións de válvulas ao longo da vida útil do vehículo.

Construción composta de metal-goma.

A placa de aceiro proporciona un montaxe ríxido e un posicionamento preciso da válvula, mentres que a capa de goma unida absorbe as vibracións de alta frecuencia. Este deseño integrado elimina a necesidade de soportes de montaxe e illantes separados, simplificando o conxunto da válvula e reducindo os posibles puntos de falla.

Conserva as vantaxes básicas de freada do retardador.

Unha válvula proporcional estable permite que o retardador proporcione o seu máximo potencial de freada, unha desaceleración sen desgaste, un rendemento constante sen desvanecemento térmico e unha redución da tensión nos freos de servizo e os pneumáticos. Para os operadores de flotas, isto significa menores custos de mantemento e unha mellor economía de combustible.

Substitución directa de OEM.

Os orificios de montaxe, o grosor da placa e as dimensións xerais coinciden coas especificacións do equipo orixinal. A instalación non require modificación do corpo da válvula nin dos compoñentes circundantes.

Especificacións clave

Cal é o papel do amortiguamento?

A placa de amortiguación do retardador hidráulico FAST para o camión Shacman cumpre tres funcións esenciais no sistema de control do retardador:

Montaxe segura. A placa fixa firmemente a válvula proporcional electromagnética ao corpo da válvula retardadora. Esta fixación mecánica evita que a válvula se desprace ou se afrouxe ante as vibracións do vehículo, mantendo un aliñamento preciso entre a válvula e as súas conexións pneumáticas e eléctricas.

Amortización de vibracións.A capa de goma integrada absorbe e disipa a enerxía de choque e vibración da estrada e da transmisión. Sen esta amortiguación, a vibración transmitiría directamente aos compoñentes internos da válvula o carrete, os resortes e os solenoides, provocando un desgaste prematuro, unha resposta errática ou unha falla total.

Protección da integridade do sinal.Ao illar a válvula das vibracións, a placa de amortiguamento do retardador evita que os sinais falsos ou a distorsión do sinal cheguen á unidade de control electrónico. A válvula proporcional depende de sinais eléctricos precisos da ECU para regular a presión do aire. O rebote de contacto inducido pola vibración ou as conexións intermitentes poden facer que a ECU interprete mal a posición da válvula, o que provoca unha aplicación incorrecta do par de freado.

Para o condutor, isto tradúcese nunha resposta de freada predecible e lineal en todos os modos de funcionamento do retardador, desde a función de descenso a velocidade constante ata os modos de freada totalmente activados.

Sobre a construción do produto

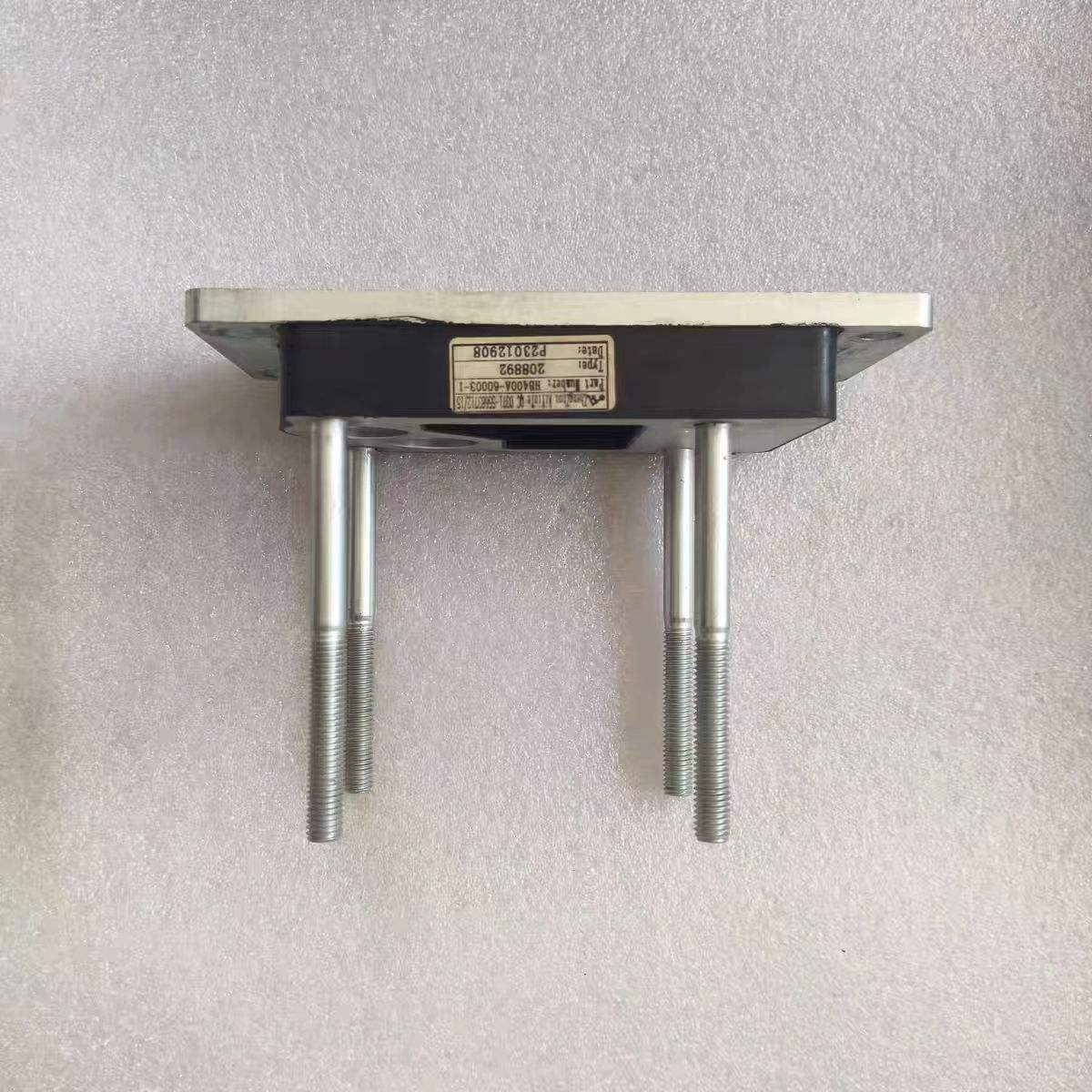

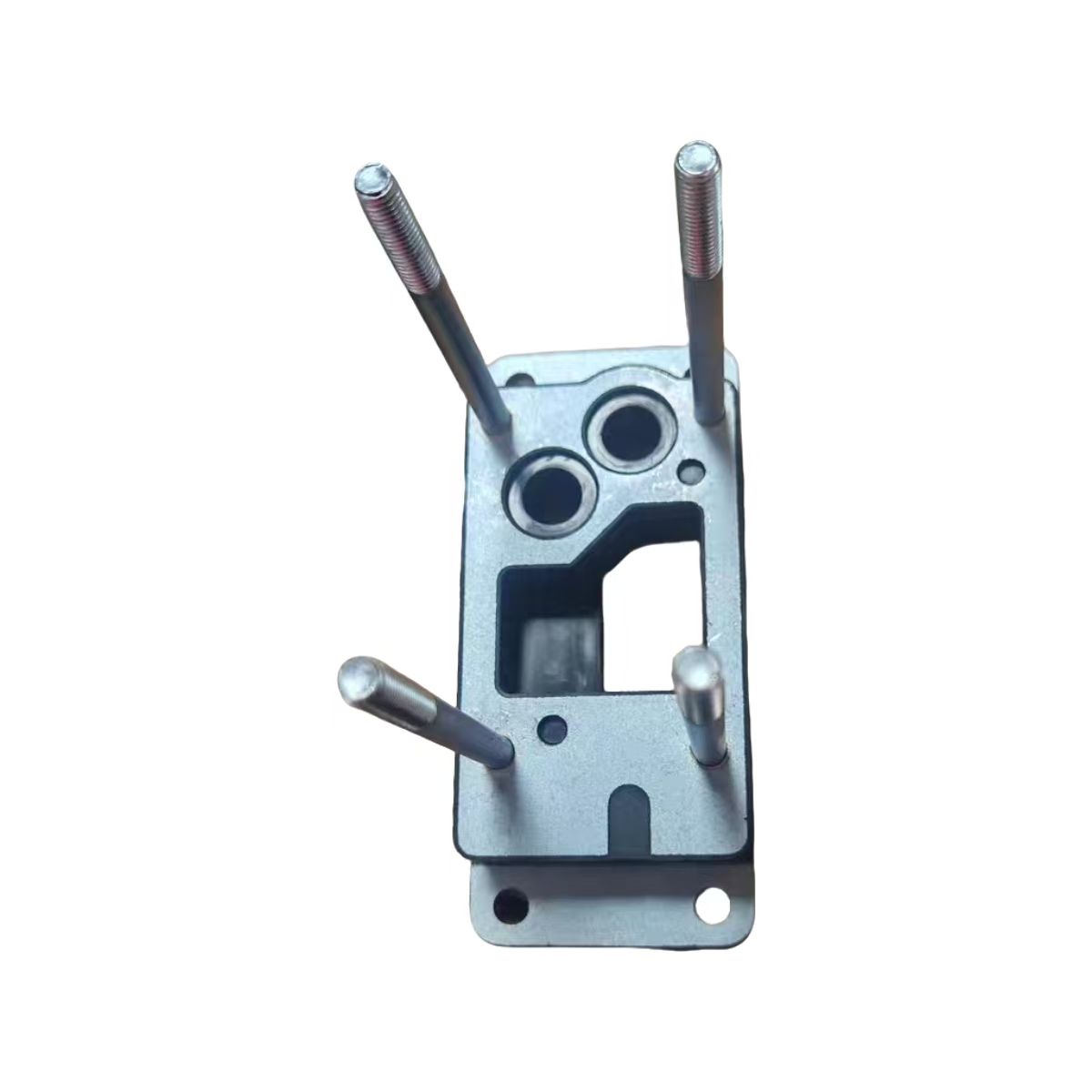

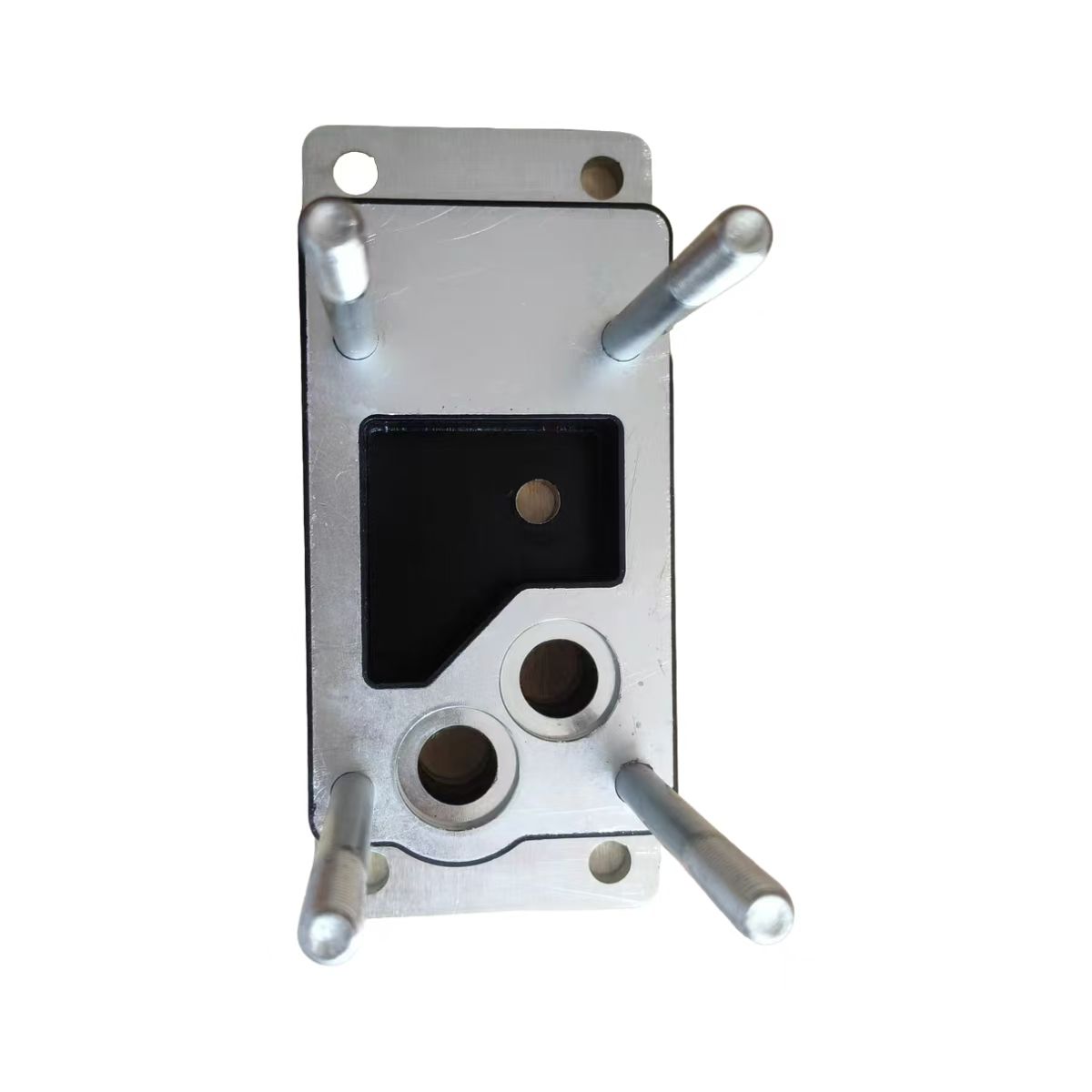

Esta placa de amortiguación retardadora ten unha construción composta: unha placa de aceiro carbono Q235 unida a unha capa de amortiguación de goma.

Placa de aceiro carbono Q235.Este aceiro de calidade estrutural proporciona a rixidez necesaria para montar de forma segura a válvula proporcional. Resiste flexión e deformación baixo as forzas de suxeición dos parafusos de montaxe e as cargas de vibración do vehículo. A placa de aceiro mantén a orientación precisa da válvula en relación ao corpo da válvula, garantindo que as conexións pneumáticas e eléctricas permanezan aliñadas.

Capa amortiguadora de goma.A capa de elastómero absorbe a enerxía de vibración de alta frecuencia e convértea en calor, que se disipa a través da placa. Este composto de caucho está formulado para manter as súas propiedades de amortiguamento no intervalo de temperaturas que se atopan na operación de camións pesados, desde os arranques en frío no inverno ata a calor sostida do sistema retardador durante longas baixadas.

Vantaxe do deseño composto.Ao unir metal e goma nunha única unidade, a placa de amortiguación proporciona tanto montaxe estrutural como illamento de vibracións nun compoñente compacto. Isto elimina a necesidade de soportes de montaxe e illantes de goma separados, simplificando o conxunto da válvula e reducindo os posibles puntos de falla.

Modelos de retardador compatibles e aplicacións de vehículos

A placa de amortiguación do retardador hidráulico FAST para camión Shacman é compatible coa gama completa de modelos de retardador hidráulico FAST:

1. FH400B (conexión en serie). Monta en liña coa transmisión, axeitado para vehículos onde o espazo permite a instalación en serie.

2. FH240B. Un modelo compacto de conexión en serie para aplicacións de menor potencia.

3. FHB320B (conexión en paralelo). Se monta xunto á transmisión, preservando a interface da toma de forza (PTO).

4. FHB400B. Un modelo de conexión paralela de maior capacidade.

Estes modelos de retardadores están instalados de fábrica ou polo distribuidor en:

1. Shacman X5000, X6000, M3000S e outros camións pesados ​​Shacman

2. Serie HOWO de Sinotruk

3. Autobuses e autocares de Yutong e Yaxing

4. Outras marcas de vehículos comerciais que utilizan retardadores FAST

Para talleres e operadores de flotas, a placa de amortiguamento do retardador ofrece un único SKU que abarca varios modelos de retardadores e aplicacións de vehículos, simplificando a xestión do inventario.

Instalación e Mantemento

A substitución da placa de amortecemento do retardador require atención aos detalles:

Instalación profesional recomendada

O traballo consiste en desmontar o corpo da válvula de control do retardador. Recomendamos que un técnico con experiencia no servizo de retardadores FAST realice a substitución.

Especificación de par

Os parafusos de montaxe deben axustarse ao par especificado mediante unha chave dinamométrica. O apretado excesivo pode danar o corpo da chave ou a placa de amortiguamento; un apretado insuficiente permite movemento e vibración.

Inspeccionar os compoñentes asociados

Coa válvula retirada, verifique que a propia válvula proporcional non teña danos. Inspeccione a junta tórica por dureza, rachaduras ou deformacións e substitúela se é necesario.

Proba de función despois da instalación

Despois da montaxe, proba o retardador en todos os modos de funcionamento a velocidade constante e en cada etapa de freada para confirmar a forza de freada normal e non hai fugas de aire ou aceite.

A maioría das instalacións pódense completar en menos dunha hora por un técnico experimentado.

Como Skyond controla e proba a calidade?

Cada placa de amortiguación de retardador hidráulico FAST para camión Shacman subministrada por Skyond é inspeccionada antes do envío:

Verificación dimensional.As localizacións dos orificios de montaxe da placa, o grosor e as dimensións xerais compróbanse en función das especificacións do OEM para garantir o axuste correcto.

Integridade da unión de goma. A capa de goma é inspeccionada para a adhesión correcta á placa de aceiro, sen baleiros nin separación.

Acabado superficial.Compróbase a placa de aceiro para detectar rebabas, bordos afiados ou corrosión que poidan afectar a instalación ou a vida útil.

Proba de mostra. As mostras aleatorias de cada lote son sometidas a probas de compresión e vibración para verificar o rendemento de amortiguamento.

Fabricación avanzada en Skyond

Skyond opera unha moderna instalación de fabricación equipada con maquinaria de precisión e liñas de produción automatizadas. A nosa fábrica é capaz de producir a placa de amortiguamento do retardador hidráulico FAST para o camión Shacman e outros compoñentes de precisión con estándares de calidade consistentes.

Mecanizado CNC de precisión. O noso equipo CNC encárgase do corte e conformación de compoñentes metálicos segundo as especificacións exactas. Para a placa de amortiguamento, isto garante a localización precisa dos orificios de montaxe, o grosor da placa consistente e o axuste adecuado ao corpo da válvula. A precisión dimensional afecta directamente a facilidade de instalación e a capacidade da placa para manter o aliñamento da válvula baixo vibracións.

Montaxe automatizada e control de calidade. Os procesos automatizados reducen os erros humanos e garanten unha calidade de construción consistente en todas as fases de produción. Cada lote é sometido a inspección en varias etapas, desde a verificación da materia prima ata a proba do produto acabado.

Liña de unión de caucho dedicada. A capa de amortiguamento de goma está unida á placa de aceiro mediante procesos controlados que garanten unha correcta adhesión sen baleiros nin delaminación. Esta integridade de unión é fundamental para o rendemento de amortiguamento de vibracións da placa durante a súa vida útil.

Equipos de proba. As ferramentas de medición de alta precisión e os probadores eléctricos verifican o rendemento do produto en condicións de operación simuladas. As mostras aleatorias de cada lote son sometidas a probas de compresión e vibración para confirmar que as características de amortiguamento cumpren as especificacións.

Capacidade de produción. A nosa instalación admite a produción a gran escala para atender pedidos a granel mantendo unha calidade constante. Para os operadores de flotas e empresas comerciais que requiren envíos por volume, podemos escalar a produción en consecuencia.

Entrega global e loxística

Skyond exporta a Rusia, Asia Central, sueste asiático, África, América do Sur e outras rexións. O noso equipo de loxística encárgase de:

1. Carga de contedores coa suxeición adecuada para evitar danos durante o tránsito

2. Documentación aduaneira para un despacho sen problemas

3. Enrutamento aos portos principais para un envío internacional eficiente

A maioría dos pedidos normais para a placa de amortiguación do retardador hidráulico FAST para o camión Shacman envíanse entre 7 e 45 días despois da confirmación do pago. Para os clientes con requisitos habituais, podemos organizar os envíos programados ou manter o inventario nos almacéns de transitarios para unha entrega máis rápida.

Preguntas comúns

P1: Que números de peza corresponden a esta placa de amortiguación?

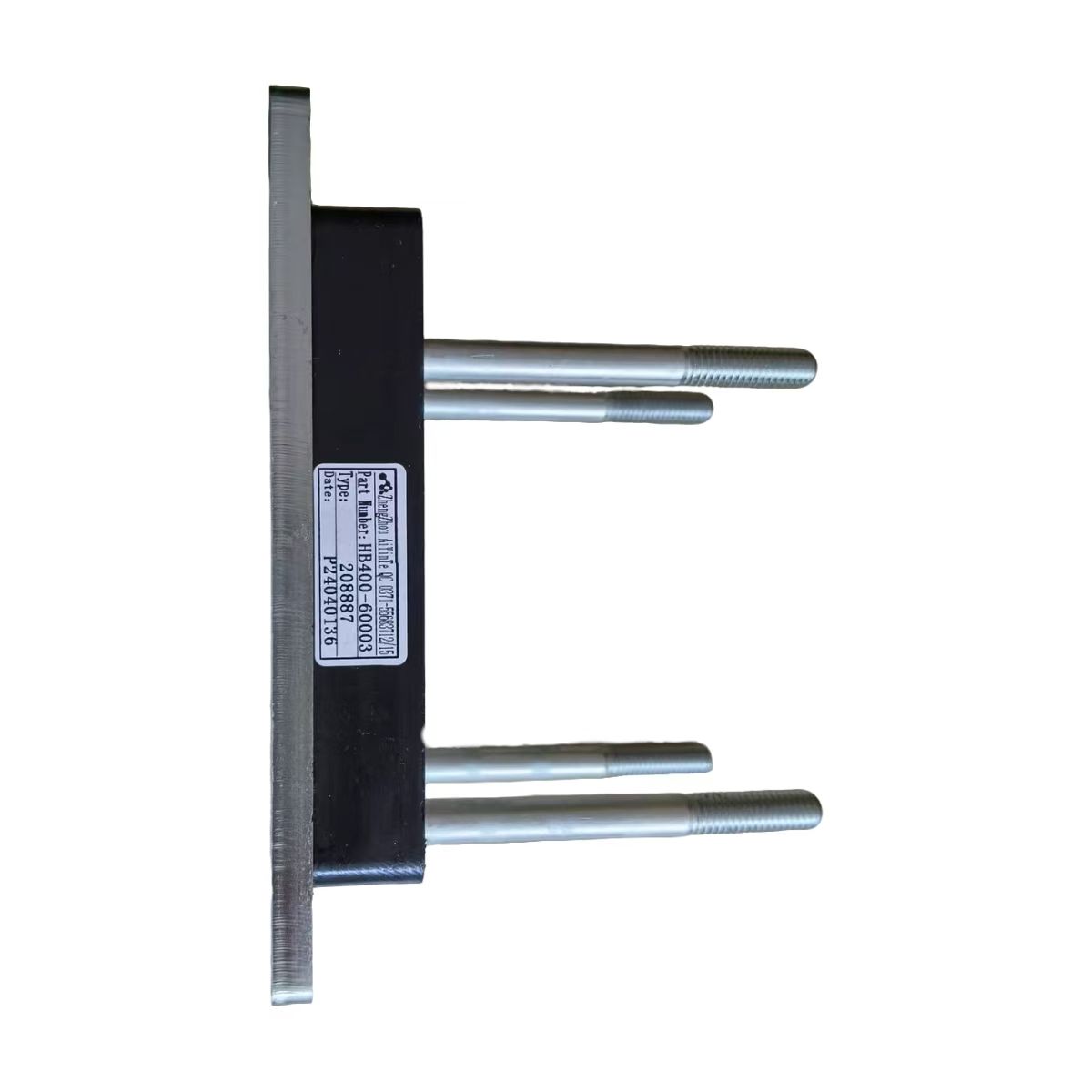

A placa de amortiguamento está dispoñible como HB400-60003 e HB400-60002. O conxunto completo da válvula proporcional con placa de amortecemento é HB400-60001.

P2: Como confirmo que esta placa de amortiguación se adapta ao meu camión?

Comprobe o modelo do retardador na placa de identificación do corpo do retardador. Os modelos compatibles inclúen FH400B, FH240B, FHB320B e FHB400B. Alternativamente, proporcione o VIN do seu vehículo ao seu provedor para a correspondencia exacta no catálogo de pezas electrónicas FAST ou Shacman.

P3: Que debo substituír xunto coa placa de amortiguamento?

Inspeccione a válvula proporcional por danos. Comprobe o selo da junta tórica por envellecemento ou desgaste e substitúeo se é necesario.

P4: Podo instalar isto eu?

O traballo implica o corpo da válvula de control do retardador. Recomendamos a instalación por parte dun técnico con experiencia no servizo de retardador FAST para garantir a correcta proba de par e función.
